SISMOGRAFO.


SISMOGRAFO.Un sismógrafo es un aparato que sirve para registrar la amplitud de las oscilaciones de un temblor de tierra o sismo. Los terremotos pueden producir oscilaciones del terreno en sentido vertical y horizontal, por tal motivo hay que registrar las oscilaciones en ambas direcciones.

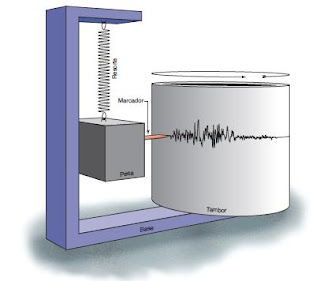

La figura de la derecha muestra un esquema del mecanismo del sismógrafo que se usa para registrar los movimientos horizontales de la tierra durante un sismo. En una base fija al suelo y a través de un soporte rígido se cuelga de un fino hilo una gran masa, esta masa debido a la
inercia prácticamente no se mueve con el movimiento horizontal de la base y la flexibilidad del hilo, por tal motivo se mantiene estática mientras la base se mueve al ritmo de las oscilaciones horizontales. Verticalmente la inelasticidad del hilo mantiene todo como un conjunto.
Una punta muy fina que funciona como pluma de tinta va escribiendo en el papel de un tambor giratorio un trazo equivalente al movimiento relativo de la base con respecto a la pluma o lo que es lo mismo la amplitud de las oscilaciones del suelo.
La versión del sismógrafo para el registro de los movimientos verticales se muestra a la derecha. En este caso la masa inerte está fija en la punta de una fina lámina ancha, muy flexible verticalmente pero muy rígida horizontalmente. De esta manera la masa se mantiene estática debido a la flexibilidad de la lámina en lo referente al movimiento vertical, pero sigue fielmente los movimientos de la base en sentido horizontal evitando movimiento relativo entre la aguja y el tambor registrador.Igual que en el caso anterior una fina pluma va trazando en el papel del tambor giratorio la amplitud de las oscilaciones verticales del terreno.
El amortiguador es necesario para evitar que el sistema flexible oscile constantemente a su
frecuencia natural una vez perturbado su equilibrio.Los sismógrafos profesionales son aparatos muy sensibles y que además pueden registrar las oscilaciones horizontales en cualquier dirección y no en una sola como el representado aquí.
